  冷凝水回收的价值：

     一、冷凝水中的热量

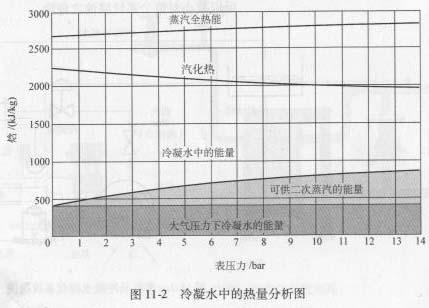

► 冷凝水中的热量

• 凝结水是一种高温水。当蒸汽释放其潜热转变为凝结水状态,大约还有 25%总量保留在凝结水中。如果把凝结水排放掉,所失去的热必须通过燃烧更多的燃料加热低温的补充水来弥补。

• 每升高 6℃水温锅炉燃料可节省约 1%。

► 冷凝水中水的价值

• 凝结水是理想的锅炉补充用水,因为它是已经被处理过的,TDS的含量很低，通常是不超过 20ppm,锅炉排污的目的是产生出品质好的蒸汽并用来保护锅炉。

• 回收凝结水可大幅度地减少锅炉的排污次数。

• 从而可以节省燃料,节省化学处理,以及水的用量。例如:当给水的TDS从500ppm 降低到250ppm,锅炉水的TDS保持在3500ppm,排放污水次数可减少54%。

► 冷凝水中的热量的作用

• 水中溶解的空气量取决于水的温度。温度越高,空气含量越低。

• 如果不回收凝结水,那么给水的温度将会比较低。当给水在锅炉 中加热时,不 溶解的空气将从给水中跑出来。这些空气将与蒸汽一起被输送进管道,并占具蒸汽的空间。

二、冷凝水回收装置的分类

► 蒸汽系统冷凝水回收的三种方式

• 通过重力。这是最好的回收凝结水的方法。在这种系统中,凝结水通过适当地安排凝结水管子并依靠重力流回锅炉。凝结水管子安装设计没有任何升高点。

• 通过压力。按照这种方法,凝结水是通过利用疏水阀中的蒸汽压力来回收的。凝结水管道被提升到高于锅炉给水箱的高度。因而疏水阀中的蒸汽压力必须能够克服静态压头和凝结水管道的摩擦阻力以及任何来自于锅炉给水箱的背压。在冷启动时,这时凝结水量最高,蒸汽压力低，不能够回收凝结水,将造成启动延迟以及水锤的可能性. 当蒸汽设备是带温控阀系统,蒸汽压力的变化取决于蒸汽温度的变化，同样地,蒸汽压力不能够将凝结水从蒸汽空间中排除并将它回收至凝结水主管道,它会造成蒸汽空间积水,温度不平衡,热应力以及可能的水锤和损坏,工艺效率和品质将会下降。

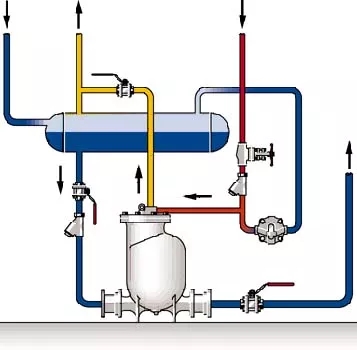

• 通过利用凝结水回收装置。凝结水的回收可以通过模仿重力的方式来达到。凝结水通过重力方式排放到一个通大气的凝结水收集箱里，在那里一个回收泵将凝结水送回到锅炉房中。

► 为什么普通水泵不能用于回收冷凝水

• 冷凝水是高温水，不符合大部分水泵的工况。

• 离心泵叶轮转动高温水极易产生闪蒸汽，发生水锤，水泵极易损坏。
